Descripción breve
El dispositivo controla el encendido y apagado de un electrodoméstico, como una bombilla, un ventilador de techo, un calefactor infrarrojo, cerraduras eléctricas, puertas de garaje, sistema de riego, etc. El contacto de salida es libre de potencial (contacto seco), por lo que se pueden conectar diferentes cargas de alimentación (hasta 15 A). Es compatible con pulsadores e interruptores (predeterminado).
Funciones básicas:
- Inicio inteligente
- Asociaciones
- Trabajando como repetidor Z-Wave
- Encendido y apagado de la carga conectada a O (O1)
- Encendido y apagado automático de la carga conectada a O (O1)
- OTA - Actualización de firmware por aire
Aplicaciones principales
- Residencial
- MDU (Unidades de vivienda múltiples: apartamentos, condominios, hoteles, etc.)
- Comercio ligero (pequeños edificios de oficinas, pequeños comercios/restaurantes/gasolineras, etc.)
- Gobierno/municipal
- Universidad/colegio
Integraciones
Los dispositivos Shelly Wave están desarrollados con la tecnología líder mundial para hogares inteligentes: Z-Wave .
Esto significa que Shelly Wave funciona con todas las puertas de enlace certificadas que admiten el protocolo de comunicación Z-Wave.
Para asegurarnos de que las funciones de los productos Shelly Wave sean compatibles con su puerta de enlace, realizamos periódicamente pruebas de compatibilidad de nuestros dispositivos con diferentes puertas de enlace Z-Wave.

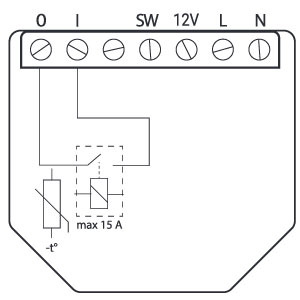

Esquemas internos simplificados
Abre la imagen en pantalla completaAbierto
Interfaces eléctricas del dispositivo
Entradas
- 1 entrada de interruptor/pulsador en terminal de tornillo
- 1 entrada de relé de contacto libre de potencial en terminal de tornillo
- 3 entradas de alimentación en terminales de tornillo: N (+), L (Ʇ) y 12 V
Salidas
- 1 salida de relé de contactos libres de potencial en terminal de tornillo
Conectividad
Z-Wave: No seguro, Seguridad S0, Seguridad S2 no autenticada, Seguridad S2 autenticada
Tipos de carga admitidos
- Resistivas (bombillas incandescentes, aparatos de calefacción)
- Capacitivos (bancos de condensadores, equipos electrónicos, condensadores de arranque de motores)
- Inductivo con amortiguador RC (controladores de iluminación LED, transformadores, ventiladores, refrigeradores, aires acondicionados)
Interfaz de usuario

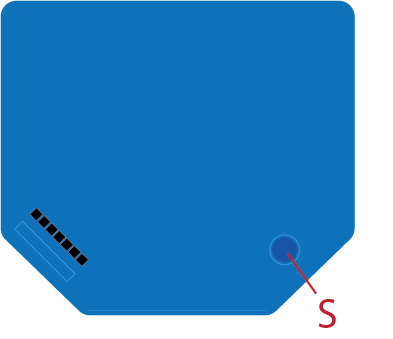

Botón S y modos de funcionamiento
Es necesario para iniciar el procedimiento deseado, por ejemplo: añadir (inclusión *no disponible para dispositivos de largo alcance)), eliminar (exclusión), restablecer la configuración de fábrica, etc. Tiene un tiempo de funcionamiento limitado. Tras completar el procedimiento en el modo de configuración, el dispositivo cambia automáticamente al modo normal.
- Entrar al modo de configuración:
- Mantenga presionado el botón S en el dispositivo hasta que el LED se vuelva azul fijo.
- Una pulsación rápida adicional del botón S cambia el menú en un bucle infinito.
- El estado del LED del Menú tiene un tiempo de espera de 10 segundos antes de ingresar nuevamente al modo Normal.
Funciones del botón S
- Agregar manualmente el dispositivo a una red Z-Wave (*no disponible para inclusión de largo alcance)
- Cómo quitar manualmente el dispositivo de una red Z-Wave
- Restablecimiento de fábrica del dispositivo
Especificaciones técnicas
Amplía la tabla abriéndola en un cuadro de diálogo de pantalla completaAbierto
Fuente de alimentación | 110 - 240 V CA / 24-48 V CC / 12 V CC ± 10% |
Consumo de energía | < 0,3 W |
Tensión máxima de conmutación CA | 240 voltios |
Corriente máxima de conmutación CA | 15 A |
Tensión máxima de conmutación CC | 30 voltios |
Corriente de conmutación máxima CC | 10 A |
Protección contra sobrecalentamiento | Sí |
Red de largo alcance | Distancia (depende de las condiciones locales) | Hasta 80 m en interiores (262 pies) o hasta 1000 m en exteriores (3281 pies). |
Repetidor Z- Wave® | No |
Bandas de frecuencia Z-Wave ® | 912 MHz |
Red de malla | Distancia (depende de las condiciones locales) | Hasta 40 m en interiores (131 pies) |
Repetidor Z- Wave® | Sí |
Bandas de frecuencia Z-Wave ® | 908,4 MHz |
UPC | Z- Wave® S800 |
Tamaño (alto x ancho x profundidad) | 37 x 42 x 16 ± 0,5 mm / 1,46 x 1,65 x 0,63 ± 0,02 pulgadas |
Peso | 26 gramos / 0,92 onzas. |
Montaje | Caja de empotrar en la pared |
Par máximo de los terminales de tornillo | 0,4 Nm / 3,5 lb/pulg. |
Sección transversal del conductor | 0,5 a 1,5 mm² / 20 a 16 AWG |
Longitud pelada del conductor | 5 a 6 mm / 0,20 a 0,24 pulgadas |
Material de la carcasa | Plástico |
Color | Azul |
Temperatura ambiente | -20 °C a 40 °C / -5 °F a 105 °F |
Humedad | 30% a 70% de humedad relativa |
Altitud máxima | 2000 m / 6562 pies. |

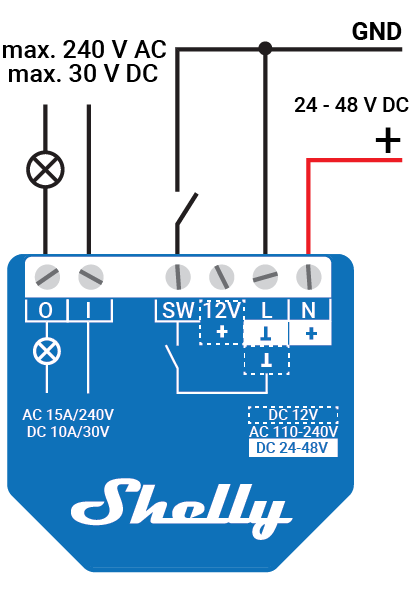

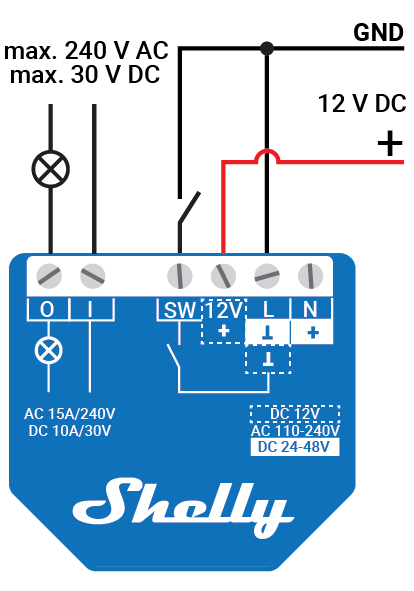

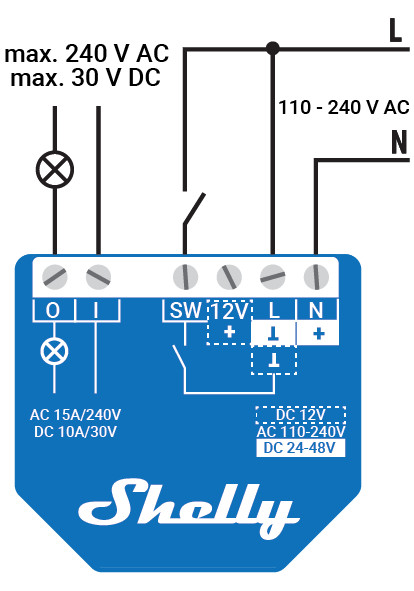

Diagrama de cableado básico
Amplía la tabla abriéndola en un cuadro de diálogo de pantalla completaAbierto
Abre la imagen en pantalla completaAbierto Figura 1 | Abre la imagen en pantalla completaAbierto Figura 2 | Abre la imagen en pantalla completaAbierto Figura 3 | Abre la imagen en pantalla completaAbierto Figura 4 |
Leyenda
Terminales del dispositivo:
- N: Terminal neutro
- L: Terminal activo (110-240 V CA)
- SW (SW1): Terminal de entrada de interruptor/pulsador (que controla O (O1))
- I: Terminal de entrada del circuito de carga
- O (O1): Terminal de salida del circuito de carga (1)
- 12 V+: terminal positivo de 12 V CC
- +: terminal positivo de 24-48 V CC
- ꓕ: Terminal de tierra de 12/24-48 V CC
Cables: - N: Cable neutro
- L: Cable bajo tensión (110-240 V CA)
- +: cable positivo de 24-48 V CC
- GND: cable de tierra de 12/24-48 V CC
Botón: - S: Botón S
