Interruptor inteligente profesional de 4 canales 16A por canal para riel DIN con medición de potencia
Pro 4 PM Interruptor inteligente profesional de 4 canales para carril DIN 16A por canal
| Iluminación: Switch |
| Tipo de dispositivo: Switch |
| Instalación: Requiere cableado, Riel DIN, 1 Fase |
| Fuente de energía: AC |
| Salidas: 4 Canales, AC, Contacto seco, Hasta 15A |
| Entradas: 1 Entrada |
| Conectividad: WIFI, Bluetooth |
Descripción breve
Shelly Pro 4PM es un interruptor inteligente de cuatro canales, montable en riel DIN, con funciones de medición de potencia. Optimizado con flexibilidad de firmware, conectividad LAN y pantalla gráfica a color, ofrece a los integradores profesionales muchas más opciones para soluciones para el cliente final. Puede funcionar de forma independiente en una red Wi-Fi local o a través de servicios de domótica en la nube.
Shelly Pro 4PM puede ser accedido, controlado y monitoreado de forma remota desde cualquier lugar donde el Usuario tenga conectividad a Internet, siempre que el dispositivo esté conectado a un enrutador Wi-Fi ya Internet.
Shelly Pro 4PM tiene una interfaz web incorporada que se puede utilizar para monitorear y controlar el dispositivo, así como para ajustar su configuración.
Aplicaciones principales
- Residencial
- MDU (Unidades de vivienda múltiples: apartamentos, condominios, hoteles, etc.)
- Comercio ligero (pequeños edificios de oficinas, pequeños comercios/restaurantes/gasolineras, etc.)
- Gobierno/municipal
- Universidad/colegio
Integraciones
- Alexa
- Samsung SmartThings

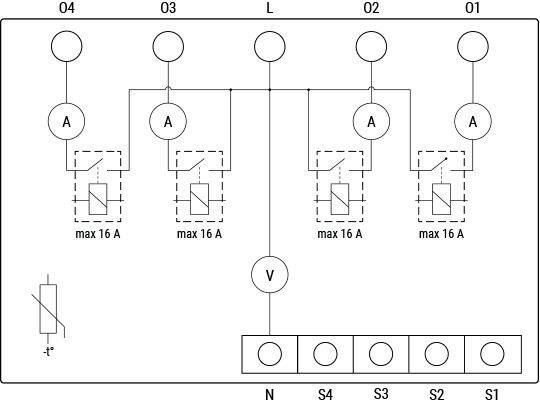

Esquemas internos simplificados (≠)
Interfaces eléctricas del dispositivo
Entradas
- 4 entradas de interruptor/botón en terminales de tornillo : S1 , S2 , S3 y S4
- 2 entradas de alimentación en terminales de tornillo: 1 N y 1 L
Salidas
- 4 salidas de relé: O1 , O2 , O3 y O4.
Puerto Ethernet
- 1 conector RJ45
¡PRECAUCIÓN! Conecte o desconecte el cable LAN solo cuando el dispositivo esté apagado. El conector del cable LAN no debe ser metálico en las partes que toque el usuario para conectarlo o desconectarlo.
Conectividad
- Wi-Fi
- Ethernet
- Bluetooth
Características de seguridad
- Protección contra sobrecalentamiento
- Protección contra sobretensiones
- Protección contra sobrecorriente
- Protección contra sobrecargas
Tipos de carga admitidos
- Resistivas (bombillas incandescentes, aparatos de calefacción)
- Capacitivos (bancos de condensadores, equipos electrónicos, condensadores de arranque de motores)
- Inductivo con amortiguador RC (controladores de iluminación LED, transformadores, ventiladores, refrigeradores, aires acondicionados)
Interfaz de usuario
Entradas
Tres botones de presión en la placa frontal:
- Botón izquierdo:
- Presione para desplazarse hacia arriba en el menú que se muestra actualmente
- Botón central:
- Presione para desplazarse hacia arriba en el menú que se muestra actualmente
- Botón derecho:
- Presione para activar la pantalla del dispositivo
- Mantenga presionado para ingresar a la pantalla del menú.
- Presione para seleccionar un elemento del menú
- Mantenga presionado mientras esté en un submenú para pasar al menú principal
Salidas
Pantalla LCD en color.
La pantalla LCD muestra una barra superior con información breve sobre el estado:
- Tiempo
- Estado de la conexión Bluetooth
- Desactivado - sin icono
- Habilitado - icono azul
- Estado de la LAN:
- Desactivado - sin icono
- Habilitado, pero no conectado - icono rojo
- Conectado - icono verde
- Estado de Wi-Fi STA:
- Desactivado - sin icono
- Habilitado, pero no conectado - icono rojo
- Conectado - icono verde
- Estado del punto de acceso Wi-Fi:
- Desactivado - sin icono
- Habilitado, pero no conectado - icono rojo
- Conectado - icono verde
- Estado de la nube:
- Desactivado - sin icono
- Habilitado, pero no conectado - icono rojo
- Conectado - icono verde
El resto de la pantalla LCD se utiliza para mostrar las pantallas del menú del dispositivo:
- Pantalla principal (predeterminada):
- Salida 1 encendido/apagado
- Salida 2 encendido/apagado
- Salida 3 encendido/apagado
- Salida 4 encendido/apagado
- Rojo:
- Habilitar/deshabilitar punto de acceso Wi-Fi
- Habilitar/deshabilitar Wi-Fi
- Habilitar/deshabilitar Ethernet
- Habilitar/deshabilitar Bluetooth
- Estado:
muestra información de estado completa - Mantenimiento
- Restablecimiento de Wi-Fi
- Restablecimiento de fábrica
- Reiniciar
Presupuesto
Tipo | Valor |
|---|---|
Físico | |
Tamaño (alto x ancho x profundidad): | 96 x 53 x 59 ±0,02 mm / 3,78 x 2,01 x 2,32 ±0,02 pulgadas |
Peso: | |
Montaje: | carril DIN |
Par máximo de los terminales de tornillo: | 0,4 Nm / 3,5 lbin (conectores verdes) |
Sección transversal del conductor: | 0,5 a 2,5 mm² / 20 a 14 AWG (conectores verdes) |
Longitud pelada del conductor: | 6 a 7 mm / 0,24 a 0,28 pulgadas (conectores verdes) |
Material de la carcasa: | Plástico |
Color: | negro |
Ambiental | |
Temperatura ambiente: | -20 °C a 40 °C / -5 °F a 105 °F |
Humedad | 30 % a 70 % de humedad relativa |
Altitud máxima | 2000 m / 6562 pies |
Eléctrico | |
Voltaje de alimentación CA: | 110 - 240 V |
Tensión de alimentación CC: | N / A |
Consumo de energía: | < 4 W |
No es necesario el neutro: | No |
Clasificaciones de circuitos de salida. | |
Tensión máxima de conmutación CA: | 240 voltios |
Tensión máxima de conmutación CC: | N / A |
Corriente de conmutación máxima CA: | 16 A por canal, 40 A en total |
Corriente de conmutación máxima CC: | N / A |
Sensores, medidores | |
Voltímetro (CA) | Si |
Amperímetro (CA) | Si |
Sensor de temperatura interna: | Si |
Radio | |
Banda de RF: | 2400 - 2495 MHz |
Potencia máxima de RF: | <20 dBm |
Protocolo Wi-Fi: | 802.11 b/g/n |
Alcance de Wi-Fi: | Hasta 30 m/100 pies en interiores y 50 m/160 pies en exteriores (depende de las condiciones locales) |
Protocolo Bluetooth: | 4.2 |
Alcance de Bluetooth: | Hasta 10 m/33 pies en interiores y 30 m/100 pies en exteriores (depende de las condiciones locales) |
MCU | |
Código postal: | ESP32-D0WDQ6 |
Destello: | 8 MB |
Capacidades del firmware | |
Horarios: | 20 |
Webhooks (acciones de URL): | 20 con 5 URL por gancho |
Scripting: | Si |
MQTT: | Si |
CoAP: | No |

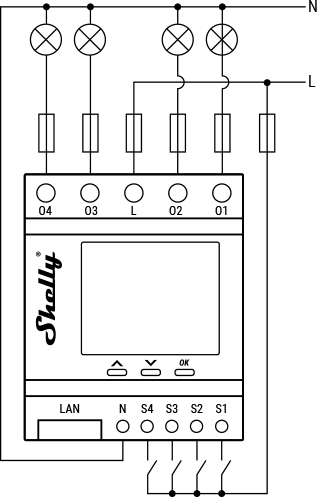

Diagrama de cableado básico (≠)

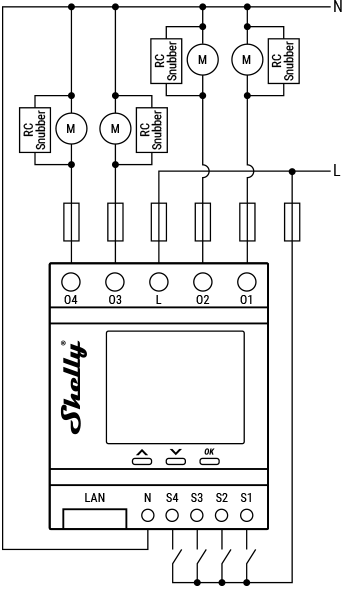

 Carga resistiva |  Carga inductiva y amortiguador RC |
Leyenda
Terminales | Cables | ||
|---|---|---|---|
O1 , O2 , O3 , O4 | Terminales de salida del circuito de carga | Hola | Cable con corriente (110-240 V) |
S1 , S2 , S3 , S4 | Terminales de entrada de interruptor/botón | norte | Cable neutro |
Hola | Terminales activos (110-240 V) | ||
norte | Neutro terminal | ||
Rojo local | Conector RJ 45 de red de área local |
