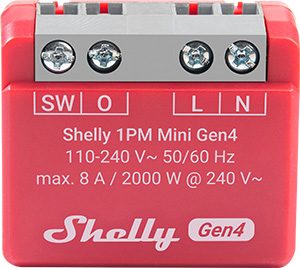

Shelly 1PM Mini Gen4 – Interruptor Inteligente Mini con Medición de Energía Wi-Fi/Zigbee/Bluetooth
Automatización energética compacta con el Shelly 1PM Mini Gen4 de 8A.
| Iluminación: Switch |
| Tipo de dispositivo: Switch, Gen4 |
| Instalación: Requiere cableado, Detrás del enchufe, 1 Fase |
| Fuente de energía: AC |
| Salidas: 1 Canal, AC, Hasta 8A |
| Entradas: 1 Entrada |
| Conectividad: WIFI, Bluetooth |
Descripción breve
Shelly 1PM Mini Gen4 es un interruptor inteligente compacto con medición de potencia que permite el control remoto de electrodomésticos a través de un teléfono móvil, tableta, PC o sistema domótico. Puede funcionar de forma independiente en una red Wi-Fi local o a través de servicios de domótica en la nube. Este dispositivo es una versión mejorada del Shelly 1PM Mini Gen3 con un procesador más avanzado y conectividad Zigbee.
Se puede acceder, controlar y monitorear Shelly 1PM Mini Gen4 de forma remota desde cualquier lugar donde el Usuario tenga conectividad a Internet, siempre que el dispositivo esté conectado a un enrutador Wi-Fi y a Internet.
Se puede instalar en cajas eléctricas de pared estándar, detrás de enchufes e interruptores de luz o en otros lugares con espacio limitado.
Shelly 1PM Mini Gen4 cuenta con una interfaz web integrada que permite supervisar y controlar el dispositivo, así como ajustar su configuración.
El dispositivo cuenta con un MCU inalámbrico multiprotocolo que proporciona conectividad Zigbee y Bluetooth, lo que garantiza una conexión segura.
Este dispositivo es compatible con Matter.
Características principales
- Interruptor inteligente con medición de energía: actúa como un interruptor inteligente con la capacidad adicional de medir el consumo de energía, lo que le permite monitorear el uso de energía de los electrodomésticos conectados.
- Diseño compacto: Diseñado como un interruptor de formato pequeño, lo que lo hace adecuado para instalarlo en cajas de pared eléctricas estándar, detrás de enchufes, interruptores de luz u otros espacios reducidos.
- Control remoto: permite el control remoto de electrodomésticos a través de un teléfono móvil, tableta, PC o sistema de automatización del hogar.
- Control local y en la nube: Puede funcionar de forma independiente en una red Wi-Fi local y también puede operarse a través de servicios de automatización del hogar en la nube.
- Conectividad Zigbee: Zigbee está disponible para fines de inclusión, lo que puede resultar útil durante el proceso de configuración.
- Procesador mejorado: actualizado con un procesador mejorado y conectividad Zigbee para un mejor rendimiento.
- Acceso remoto: permite el acceso, control y monitoreo remoto desde cualquier ubicación con conectividad a Internet, siempre que el dispositivo esté conectado a un enrutador Wi-Fi y a Internet.
- Interfaz web incorporada: cuenta con una interfaz web incorporada para monitorear, controlar y ajustar la configuración.
- Puerta de enlace BLE: Puente entre sus dispositivos Shelly BLU y el ecosistema Shelly. Recibe señales Bluetooth y las envía a la nube o localmente a otro dispositivo sin Bluetooth.
- Extensor de rango Zigbee para dispositivos IoT: un extensor Zigbee se utiliza para ampliar el alcance de su red Zigbee al recibir su señal Zigbee, mejorar su intensidad y luego transmitir la señal mejorada en un área más amplia.
- Extensor de rango Wi-Fi para dispositivos IoT: un extensor Wi-Fi se utiliza para ampliar el alcance de su red Wi-Fi al recibir su señal Wi-Fi actual, mejorar su intensidad y luego transmitir la señal mejorada en un área más amplia.
- Scripting: https://shelly-api-docs.shelly.cloud/gen2/Scripts/ShellyScriptLanguageFeatures/
- Amplia gama de integraciones: el dispositivo se puede integrar con sistemas domésticos de terceros, API HTTP documentadas, MQTT(s), Web Hooks sobre HTTP y HTTPS, UDP
- KNX: Admite comunicación KNXnet / IP
- Horarios: Permite programar operaciones complejas para su ejecución en intervalos de tiempo predefinidos. Los usuarios pueden especificar intervalos de tiempo según fecha, hora, días laborables, horas, minutos y segundos.
- Componentes virtuales: https://shelly-api-docs.shelly.cloud/gen2/DynamicComponents/Virtual/
- Compatibilidad con KNX net/IP: https://shelly-api-docs.shelly.cloud/gen2/Integrations/KNX/
Casos de uso
- Control de electrodomésticos: Úselo para controlar y automatizar de forma remota el funcionamiento de varios electrodomésticos, como luces, ventiladores u otros dispositivos.
- Monitoreo de energía: Monitoree el consumo de energía de los electrodomésticos conectados en tiempo real. Esto es útil para comprender los patrones de consumo de energía y promover la eficiencia energética.
- Automatización del hogar: integre Shelly 1PM Mini Gen4 en su sistema de automatización del hogar para crear escenas y horarios personalizados para sus dispositivos.
- Eficiencia energética: aproveche la función de medición de energía para identificar electrodomésticos que consumen mucha energía y tomar decisiones informadas para mejorar la eficiencia energética general de su hogar.
- Monitoreo remoto: Vigila tus dispositivos incluso cuando no estás en casa. La función de acceso remoto te permite monitorear y controlar los electrodomésticos conectados desde cualquier lugar con conexión a internet.
- Instalaciones con limitaciones de espacio: Su diseño compacto lo hace adecuado para su instalación en cajas de pared eléctricas estándar, lo que lo convierte en una buena opción para instalaciones con espacio limitado.
Integraciones
Capacidades compatibles con Amazon Alexa
Sí
Características compatibles con Google Smart Home
Sí
Capacidades compatibles con Samsung SmartThings
Sí
Esquemas internos simplificados
Interfaces eléctricas del dispositivo
Entradas
- 1 entrada de interruptor/botón en terminal de tornillo
- 2 entradas de alimentación en terminales de tornillo: N y L
Salidas
- 1 salida de relé con medición de potencia en terminal de tornillo
Conectividad
- Wi-Fi
- Bluetooth
- Zigbee
Funciones de seguridad
- Protección contra sobrecalentamiento
- Protección contra sobretensiones
- Protección contra sobrecorriente
- Protección contra sobrecargas
Tipos de carga admitidos
- Resistivas (bombillas incandescentes, aparatos de calefacción)
- Capacitivos (bancos de condensadores, equipos electrónicos, condensadores de arranque de motores)
- Inductivo (controladores de iluminación LED, transformadores, ventiladores, refrigeradores, aires acondicionados)
Interfaz de usuario
Entradas
- Un botón (Control)
- Mantenga presionado durante 5 segundos para habilitar el punto de acceso del dispositivo y la conexión Bluetooth.
- Mantenga presionado durante 10 segundos para restablecer el dispositivo de fábrica.
- Presione 5 veces consecutivas para cambiar el dispositivo del firmware Matter (predeterminado) a Zigbee.
- Pulsa 3 veces consecutivas para activar el modo Zigbee. El dispositivo permanece en este modo durante 2 minutos y puedes encontrarlo en la plataforma de domótica a través del Zigbee Hub.
Salidas
- Indicación LED (monocolor)
- AP (Punto de acceso) habilitado y Wi-Fi deshabilitado:
1 segundo ON/ 1 segundoOFF - Wi-Fi habilitado, pero no conectado a una red Wi-Fi:
1 segundo ON/ 3 segundosOFF - Conectado a una red Wi-Fi:
ConstantementeON - La nube está habilitada, pero no conectada:
1 segundo ON/ 5 segundosOFF - Conectado a Shelly Cloud:
ConstantementeON - OTA (actualización por aire):
½ seg ON/ ½ segundoOFF - Botón presionado y mantenido durante 5 segundos:
½ segundo ON/ ½ segundoOFF - Pulsaciones de botón y mantenidas durante 10 segundos:
¼ de segundo ON/ ¼ de segundoOFF
- AP (Punto de acceso) habilitado y Wi-Fi deshabilitado:
La lista anterior comienza con el estado inicial del dispositivo y la prioridad más baja. Cada estado siguiente cancela el anterior.
Presupuesto
Cantidad | Valor |
|---|---|
Físico | |
Tamaño (alto x ancho x profundidad): | 29 x 34 x 16 ±0,5 mm / 1,34 x 1,11 x 0,63 ±0,02 pulgadas |
Peso: | 18 ±1 g / 0,63 ±0,04 oz |
Par máximo de los terminales de tornillo: | 0,4 Nm / 3,5 lb/pulg. |
Sección transversal del conductor: | 0,2 a 2,5 mm² / 24 a 14 AWG (férulas sólidas, trenzadas y de cordón) |
Longitud pelada del conductor: | 6 a 7 mm / 0,24 a 0,28 pulgadas |
Montaje: | Caja de pared |
Material de la carcasa: | Plástico |
Color de la carcasa: | Rojo, C-3%; M-100%; Y-70%; K-12% |
Color de los conectores: | Gris (Gris Ratón) |
Ambiental | |
Temperatura ambiente de trabajo: | -20 °C a 40 °C / -5 °F a 105 °F |
Humedad: | 30 % a 70 % de humedad relativa |
Altitud máxima: | 2000 m / 6562 pies |
Eléctrico | |
Fuente de alimentación: | 110 - 240 V~ |
Relé: | Contacto NA, 1 polo, contacto µ |
Protección externa: | Característica de disparo B o C, corriente nominal máxima de 10 A, capacidad de interrupción mín. de 6 kA, clase de limitación de energía 3 |
Clasificaciones de circuitos de salida | |
Tensión máxima de conmutación: | 240 V~ |
Corriente de conmutación máxima: | 8 A/240 V~ |
Medición de potencia: | Sí |
Protección de voltaje / Corte: | Sí |
Protección de corriente / Corte: | Sí |
Máxima protección de potencia / Corte: | Sí |
Sensores, medidores | |
Sensor de temperatura interna: | Sí |
Radio | |
Wi-Fi | |
Protocolo: | 802.11 b/g/n/ax |
Banda de RF: | 2412 - 2472 MHz |
Potencia máxima de RF: | < 20 dBm |
Rango: | Hasta 30 m/100 pies en interiores y 50 m/160 pies en exteriores (depende de las condiciones locales) |
Bluetooth | |
Protocolo: | 5.0 |
Banda de RF: | 2402 - 2480 MHz |
Potencia máxima de RF: | < 4 dBm |
Rango: | Hasta 10 m/33 pies en interiores y 30 m/100 pies en exteriores (depende de las condiciones locales) |
Zigbee | |
Protocolo: | 802.15.4 |
Bandas de RF: | 2400 a 2483,5 MHz |
Potencia máxima de RF: | < 20 dBm |
Rango: | Hasta 100 m/328 pies en interiores y 300 metros/984 pies en exteriores (depende de las condiciones locales) |
Unidad de microcontrolador | |
CPU: | ESP-Shelly-C68F |
Flash: | 8 MB |
Capacidades del firmware | |
Horarios: | 20 |
Webhooks (acciones de URL): | 20 con 5 URL por gancho |
Scripting: | Sí |
MQTT: | Sí |
Diagramas de cableado básicos
Leyenda
Terminales | Cables | ||
SW | Terminal de entrada del interruptor (control O) | L | Cable activo (110 - 240 V~) |
O | Terminal de salida del circuito de carga | N | Cable neutro |
L | Terminal activo (110-240 V) | ||
N | Terminal neutro |
Componentes y API
Cumplimiento
Declaración de conformidad UE multilingüe del Shelly 1PM Mini Gen4.pdf
Declaración de cumplimiento de la Ley PSTI del Reino Unido para Shelly 1PM Mini Gen4.pdf
Guía de usuario impresa
Guía de usuario y seguridad impresa multilingüe de Shelly 1PM Mini Gen.pdf
FICHA TÉCNICA
Ficha Técnica
Hoja de datos
